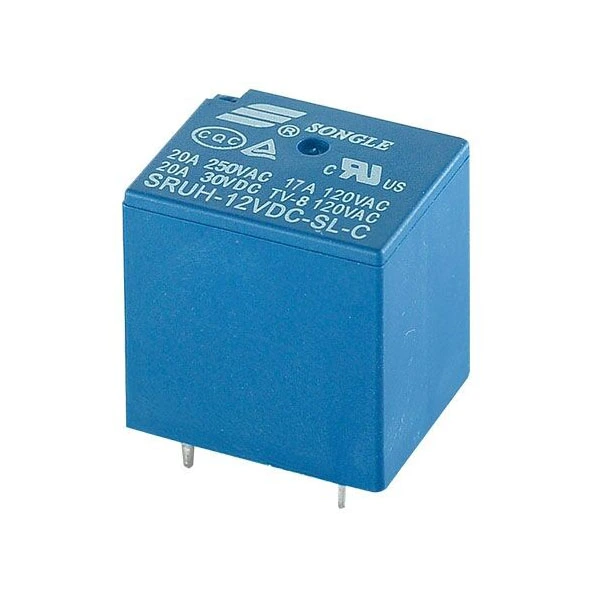

긴 수명, 낮은 전력 소비 및 유연한 조달 옵션을 갖춘 SRUH(22FH) 계전기는 고강도 응용 분야에 적합한 선택입니다. 20A의 고부하 및 고주파 작동에서도 장기간 문제 없는 작동을 보장하여 다운타임 유지 관리 비용과 교체 빈도를 크게 줄입니다. 5-48VDC의 매우 넓은 공칭 전압 범위와 0.36W/0.45W의 저전력 코일 구성은 다양한 고강도 회로 설계에 적용할 수 있을 뿐만 아니라 최종 제품의 에너지 소비를 최적화하는 데 도움을 주어 시장 경쟁력을 강화합니다. 조달 관점에서 볼 때 이 제품은 맞춤화 없이 다양한 전력 및 안전 수준 요구 사항을 충족할 수 있습니다. PCB 단자 설계는 조립 공정을 단순화합니다. Songle의 2억개 생산 능력과 엔드 투 엔드 품질 관리("금형 제조-금속 가공-완제품 검사")를 활용하여 모든 제품에 대해 일관된 품질과 안정적인 공급을 보장합니다. 전 세계적으로 동기화된 전문 애프터 서비스 지원과 결합되어 구매자는 품질 보증, 배송 효율성 및 비용 관리라는 세 가지 핵심 차원에서 최적의 균형을 달성할 수 있습니다.
20A 스위칭 성능
UL 절연 시스템: 클래스 F, 클래스 B
밀봉 및 플럭스 방지 유형 사용 가능
표준 PCB 레이아웃
| 매개변수 | 사양 |
| 접촉 배열 | 알파벳 |
| 접점등급 | 16A/20A 250VAC; 20A 125VAC |
| 접촉 저항 | 100mΩ 이하 |
| 전기적 내구성 | 10⁵ / 10⁴ |
| 기계적 내구성 | 107 |
| 매개변수 | 사양 |
| 공칭 전압 | 5~48VDC |
| 전력 손실 | 0.36W, 0.45W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 매개변수 | 사양 |
| 주변 온도 | –40°C~+85°C/+105°C |
| 절연 내력(코일과 접점 간) | 1500VAC, 2500VAC(1분) |
| 절연 내력(개방 접점 간) | 1000VAC(1분) |
| 절연저항(500VDC) | 100MΩ |
| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | PCB |
| 무게 | 16g |
| 안전 승인 |
