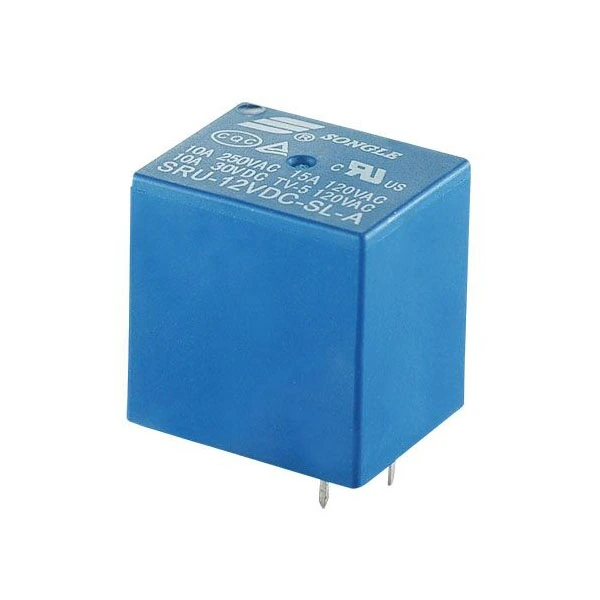

SRU(22F) 계전기는 고부하 조건에서 장기간, 고주파수, 문제 없는 작동을 보장하여 장비 가동 중지 시간 유지 관리 비용과 교체 빈도를 크게 줄입니다. 5~48VDC의 매우 넓은 공칭 전압 범위와 0.36W/0.45W의 저전력 코일 구성은 다양한 고전력 회로 설계에 적용할 수 있을 뿐만 아니라 최종 제품의 에너지 소비 최적화에 도움을 주어 시장 경쟁력을 강화합니다. 조달 관점에서 볼 때 제품은 맞춤화 없이 다양한 전력 요구 사항을 충족할 수 있습니다. PCB 단자 설계는 조립 공정을 단순화합니다. Songle의 2억 개에 달하는 대규모 생산 능력이 제공하는 안정적인 공급과 높은 비용 효율성 이점이 결합되어 구매자는 "품질 보증, 배송 효율성 및 비용 관리"라는 세 가지 핵심 차원에서 win-win 상황을 달성할 수 있습니다. 고전력 가전제품 통합, 산업 제어 장비 업그레이드 또는 특수 환경의 고부하 전도 요구 사항 등 SRU(22F) 계전기는 "맞춤형" 솔루션과 검증 가능한 품질 기능을 갖추고 있어 구매자가 주저 없이 신뢰할 수 있는 선택입니다. 전체 주기 가치 이점을 확보하려면 지금 주문하세요!
15A 스위칭 기능
UL 절연 시스템: 클래스 F, 클래스 B
밀봉 및 플럭스 방지 유형 사용 가능
표준 PCB 레이아웃
| 매개변수 | 사양 |
| 접촉 배열 | 알파벳 |
| 접점등급 | 10A/15A 250VAC, 12A/15A 120VAC; TV-5 120VAC |
| 접촉 저항 | 100mΩ 이하 |
| 전기적 내구성 | 10⁵ / 10⁴ |
| 기계적 내구성 | 107 |
| 매개변수 | 사양 |
| 공칭 전압 | 5~48VDC |
| 전력 손실 | 0.36W, 0.45W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 매개변수 | 사양 |
| 주변 온도 | –40°C~+85°C/+105°C |
| 절연 내력(코일과 접점 간) | 1500VAC(1분) |
| 절연 내력(개방 접점 간) | 1000VAC(1분) |
| 절연저항(500VDC) | 100MΩ |

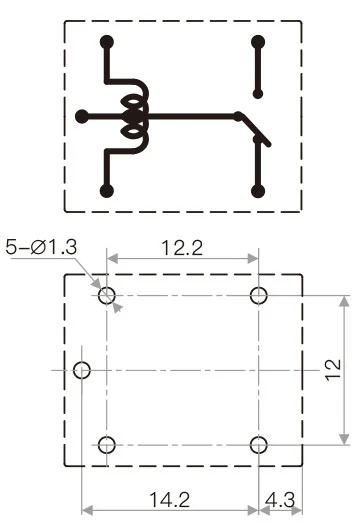

| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | PCB |
| 무게 | 12g |
| 안전 승인 |
|
