성능 측면에서 SRA-U(T74-U) 계전기는 안정성과 내구성의 균형을 이루는 핵심 이점을 보여줍니다. 접촉 저항이 100mΩ 이하이고 10⁵ 전기 주기 및 107 기계적 주기가 결합된 저손실 설계는 장기간 고주파 작동 시 전도 안정성을 보장합니다. 5-24VDC의 넓은 공칭 전압 범위와 0.6W/0.8W의 저전력 코일은 다양한 회로 설계 요구 사항에 적합합니다. 동시에 이 제품은 -40℃ ~ +105℃의 넓은 작동 온도 범위, 1500VAC 코일 접점 내전압, 100MΩ의 높은 절연 저항을 특징으로 하여 탁월한 안전 보호 기능을 제공합니다. PCB 단자 설계는 설치 과정을 단순화합니다. Songle의 통합 R&D 및 생산 시스템(금형 제조, 고무 및 플라스틱 가공 포함)과 연간 2억 개의 생산 능력을 활용하여 이 제품은 높은 비용 효율성을 유지하는 동시에 고객에게 일관된 품질과 시나리오 적응성을 결합한 릴레이 솔루션을 제공합니다.
작은 사이즈
이중 NO 접점
표준 단자 피치 채용
밀봉 및 플럭스 방지 유형 사용 가능
| 접촉 매개변수 | |
| 접촉 배열 | U |
| 접점등급 | 2×10A 125VAC, 2×10A 14VDC |
| 접촉 저항 | 100mΩ 이하 |
| 전기적 내구성 | 10⁵ / 10⁴ |
| 기계적 내구성 | 107 |
| 코일 매개변수 | |
| 5~24VDC | |
| 전력 손실 | 0.6W, 0.8W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 기타 매개변수 | |
| 주변 온도 | –40°C~+85°C/+105°C |
| 절연 내력(코일과 접점 간) | 1500VAC(1분) |
| 절연 내력(개방 접점 간) | 1000VAC(1분) |
| 절연저항(500VDC) | 100MΩ |

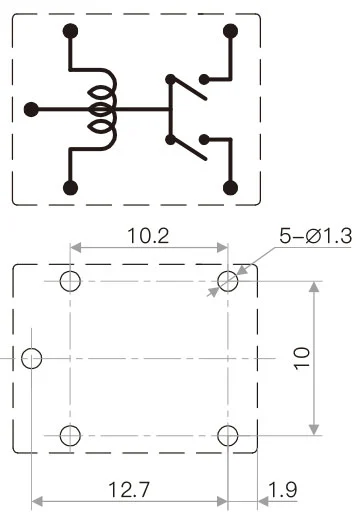

| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | PCB |
| 무게 | 6g |
| 안전 승인 | |
