핵심 성능 측면에서 SRA(T74) 계전기는 뛰어난 기술적 강점을 보여줍니다. 접촉 저항이 100mΩ 이하이고 10⁵ 전기 주기와 107 기계적 주기가 결합된 저손실 설계는 장기간 사용 중에 안정적인 전도를 보장합니다. 5-24VDC의 넓은 공칭 전압 범위와 0.6W/0.8W의 저전력 코일 구성은 다양한 회로 시나리오에 적용됩니다. -40℃ ~ +105℃의 넓은 작동 온도 범위, 코일과 접점 사이의 1500VAC의 내전압, 100MΩ의 절연 저항을 통해 제품에 강력한 환경 적응성과 안전 보호 기능을 제공합니다. Songle의 통합 R&D 및 생산 시스템(금형 제조, 고무 및 플라스틱 가공 포함)과 연간 2억 개의 대규모 생산 보장이 결합된 PCB 단자 설계를 통해 이 제품은 설치 용이성을 보장하면서 품질과 비용 효율성을 결합한 릴레이 솔루션을 고객에게 제공할 수 있습니다.
단단한 구조와 가벼운 무게
고전류 접점 용량(운반 전류: 35A/10min25A/1h)
내열성 향상
| 목 | 매개변수 |
| 접촉 배열 | 알파벳 |
| 접점등급 | 10A 125VAC, 10A/20A 14VDC |
| 접촉 저항 | 100mΩ 이하 |
| 전기적 내구성 | 10⁵ / 10⁴ |
| 기계적 내구성 | 107 |
| 목 | 매개변수 |
| 공칭 전압 | 5~24VDC |
| 전력 손실 | 0.6W, 0.8W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 목 | 매개변수 |
| 주위온도(℃) | -40℃~+85℃/+105℃ |
| 절연 내력(코일과 접점 간)(1분) | 1500VAC |
| 절연 내력(개방 접점 간)(1분) | 1000VAC |
| 절연저항(500VDC) | 100MΩ |

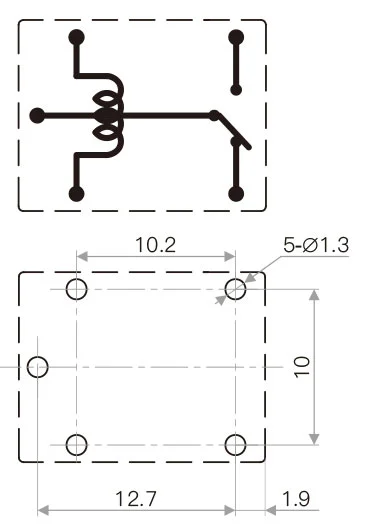

| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | PCB |
| 무게 | 6g |
| 안전 승인 |
|
