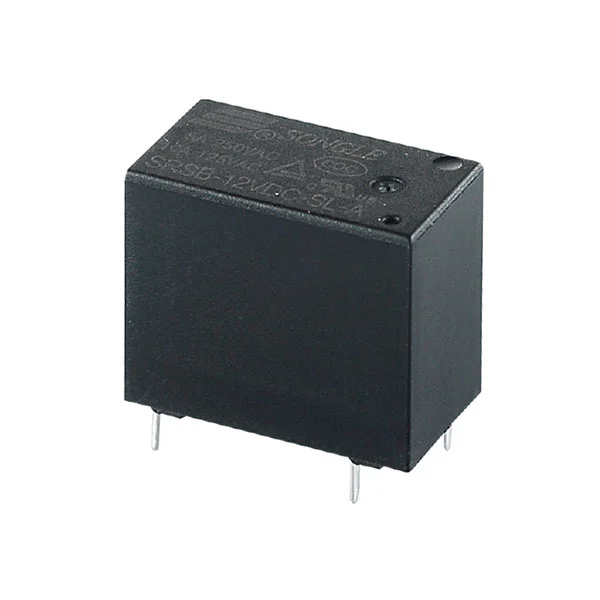

SRSB(4102) 릴레이

중국의 제조업체 및 공급업체로서 당사는 고품질의 맞춤형 SRSB(4102) 계전기를 도매업자에게 저렴한 가격으로 제공합니다. 이 설계는 산업 표준을 훨씬 뛰어넘어 정밀 전자 제품, 소형 가전 제품 및 통신 장비에서 불충분한 고전압 절연으로 인한 안전 위험을 완전히 해결합니다. 1000MΩ(500VDC)의 초고절연저항과 결합되어 회로 보호 장벽을 더욱 강화합니다. 한편, 초경량 5.8g 본체와 표준 PCB 레이아웃은 고밀도 회로 설치를 위한 제한된 공간의 문제점을 완벽하게 해결합니다.

문의 보내기 PDF 다운로드

제품 설명

SRSB(4102) 엄격한 시작-정지 제어 요구 사항을 충족하기 위해 회로 제어의 정확성과 안정성을 향상시키는 계전기입니다. 조달 관점에서 볼 때 이 제품은 강화 절연 표준 및 UL F 수준 절연 시스템을 충족하여 추가 보호 구성 요소 없이도 안전 규정 준수를 달성하므로 프로젝트 인증 주기가 단축됩니다. 표준 PCB 단자 설계는 조립 공정을 단순화하고 초경량 5.8g 설계로 최종 제품의 경량 업그레이드를 용이하게 합니다. Songle의 2억개에 달하는 대규모 생산 능력과 금형 제조부터 고무 및 플라스틱 가공, 완제품 검사에 이르는 포괄적인 품질 관리 체인을 활용하여 각 제품은 일관된 고품질과 안정적인 공급 능력을 유지합니다. 이를 통해 전 세계적으로 동기화된 전문 애프터 서비스 지원을 통해 구매자는 "안전 준수, 비용 관리 및 배송 효율성"이라는 세 가지 핵심 차원에서 윈윈(win-win) 상황을 달성할 수 있습니다.

특징

5A/10A 스위칭 기능

내전압 4kV(코일과 접점 사이)

Meet reinforce insulation

UL insulation system: Class F

표준 PCB 레이아웃

접촉 매개변수

매개변수	사양
Contact arrangement	A
접점등급	5A/10A 250VAC; 10A 125VAC/30VDC
접촉 저항	100mΩ 이하
전기적 내구성	10⁵ / 10⁴
기계적 내구성	107

코일 매개변수

매개변수	사양
공칭 전압	3~24VDC
전력 손실	0.2W, 0.45W
Pick-up voltage(Max)	75% of nominal voltage
Drop-out voltage(Min)	5% of nominal voltage

기타 매개변수

매개변수	사양
주변 온도	–40°C~+85°C/+105°C
절연 내력(코일과 접점 간)	4000VAC(1분)
절연 내력(개방 접점 간)	1000VAC(1분)
Insulation resistance (500VDC)	1000MΩ
Wiring diagram (Bottom view)
Installation hole drawing (Bottom view)
종료	PCB
무게	5.8g
안전 승인
