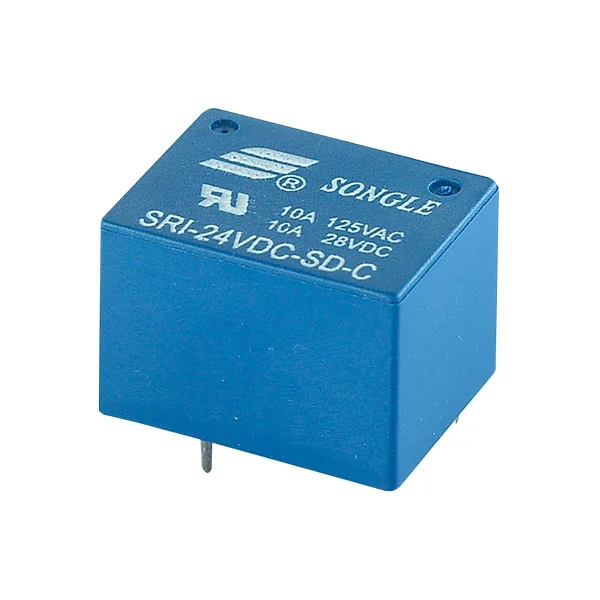

SRI(T72) 계전기는 강력한 성능으로 "전문 등급 계전기"의 핵심 가치를 구현합니다. 접촉 저항이 100mΩ 이하인 저손실 접점 구조를 혁신적으로 채택하고 10⁵ 전기 주기 및 107 기계적 주기를 결합하여 장기간 고주파 작동 시 전도 안정성을 보장합니다. 5-36VDC의 넓은 공칭 전압 범위와 다양한 회로 설계에 적용할 수 있는 0.54W/0.72W/0.62W의 다중 전력 소비 옵션; 2000VAC 코일 접점 내전압과 100MΩ의 높은 절연 저항을 갖춘 안전 구성으로 이중 보호 장벽을 만듭니다. Songle의 27년간의 계전기 R&D 경험을 활용하여 이 제품은 핵심 매개변수에서 "고부하 용량 + 저전력 소비"라는 혁신적인 균형을 달성했습니다. PCB 단자 설계는 설치 과정을 단순화하고, 업그레이드된 밀봉 보호 기능은 복잡한 산업 환경에 대처할 수 있습니다. 원자재 선정부터 완제품 테스트까지 품질관리 전 과정을 간소화하고, 글로벌 전문 애프터서비스를 제공합니다. 검증 가능한 성능 데이터, 권위 있는 인증 및 브랜드 유산을 갖춘 SRI(T72) 계전기는 신뢰성과 비용 효율성을 추구하는 기업 고객을 위한 첫 번째 선택이 되었습니다.
초소형, 표준 PCB 레이아웃UL
UL 절연 시스템: 클래스 F·
주변 온도: -40°C~ +85°C/+105°C
| 매개변수 | 사양 |
| 접촉 배열 | 알파벳 |
| 접점등급 | 7A/10A 250VAC/28VDC |
| 접촉 저항 | 100mΩ 이하 |
| 전기적 내구성 | 10⁵ / 10⁴ |
| 기계적 내구성 | 107 |
| 매개변수 | 사양 |
| 공칭 전압 | 5~36VDC |
| 전력 손실 | 0.54W, 0.72W, 0.62W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 매개변수 | 사양 |
| 주변 온도 | –40°C~+85°C/+105°C |
| 절연 내력(코일과 접점 간) | 2000VAC(1분) |
| 절연 내력(개방 접점 간) | 1000VAC(1분) |
| 절연저항(500VDC) | 100MΩ |
| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | PCB |
| 무게 | 11g |
| 안전 승인 |
