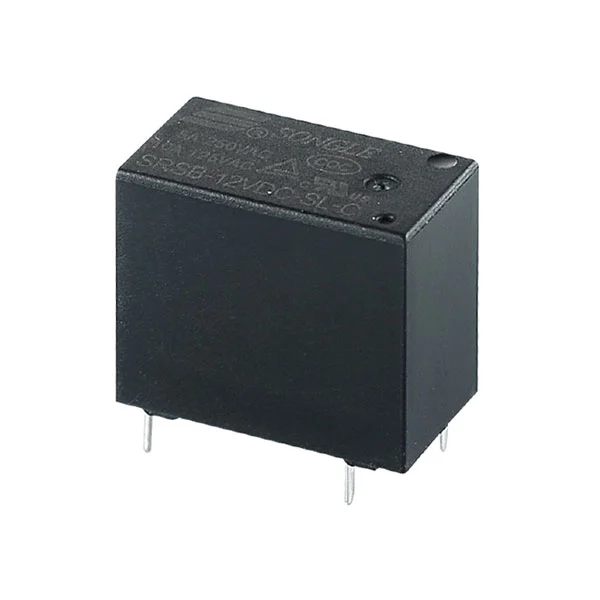

다양한 회로 시나리오를 위해 특별히 설계된 SRSB-1(4102-1) 계전기는 "다중 접점 배열 + 중-고 안전 절연"이라는 핵심 차별화 이점을 자랑합니다. 이는 SRSB(4102) 시리즈의 단일 A형 배열과 달리 3개의 접점 배열(A/B/C)을 혁신적으로 지원합니다. 이를 통해 제품 모델을 변경하지 않고도 다양한 회로 제어 요구 사항에 적응할 수 있어 구매자가 여러 사양을 보유해야 하고 회로 설계가 제한되는 문제점을 완전히 해결할 수 있습니다. UL F 레벨 절연 시스템과 함께 1000MΩ(500VDC)의 매우 높은 절연 저항과 결합된 2500VAC의 높은 유전 강도는 중간에서 높은 안전 수준에 대한 회로 절연 요구 사항을 정확하게 충족합니다. 가벼운 6g 본체와 표준 PCB 레이아웃은 고밀도 설치 시나리오에 적합합니다. 3~24VDC(저전력 요구 사항의 경우 최소 3VDC)의 넓은 공칭 전압 범위와 0.2W/0.45W 저전력 코일을 통해 5A/10A 부하(250VAC, 125VAC/30VDC)와 완벽하게 일치합니다. 게다가... 40℃ ~ +105℃의 극한 온도 범위에서 안정적인 작동을 통해 "유연하고 적응 가능하며 + 안전하고 신뢰할 수 있는" 비용 효율적인 솔루션이 됩니다.
5A/10A 스위칭 기능
2.5kV내전압 2.5kV(코일과 접점간)
UL 절연 시스템: 클래스 F
표준 PCB 레이아웃
| 매개변수 | 사양 |
| 접촉 배열 | 알파벳 |
| 접점등급 | 5A/10A 250VAC; 10A 125VAC/30VDC |
| 접촉 저항 | 100mΩ 이하 |
| 전기적 내구성 | 10⁵ / 10⁴ |
| 기계적 내구성 | 107 |
| 매개변수 | 사양 |
| 공칭 전압 | 3~24VDC |
| 전력 손실 | 0.2W, 0.45W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 5% |
| 매개변수 | 사양 |
| 주변 온도 | –40°C~+85°C/+105°C |
| 절연 내력(코일과 접점 간) | 2500VAC(1분) |
| 절연 내력(개방 접점 간) | 1000VAC(1분) |
| 절연저항(500VDC) | 1000MΩ |
| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | PCB |
| 무게 | 6g |
| 안전 승인 |
|
