높은 감도로 낮은 코일 소비전력·
긴 서비스 내구성, 높은 신뢰성
다양한 고려 사항에 따라 PCB 단자, 소켓 유형 사용 가능

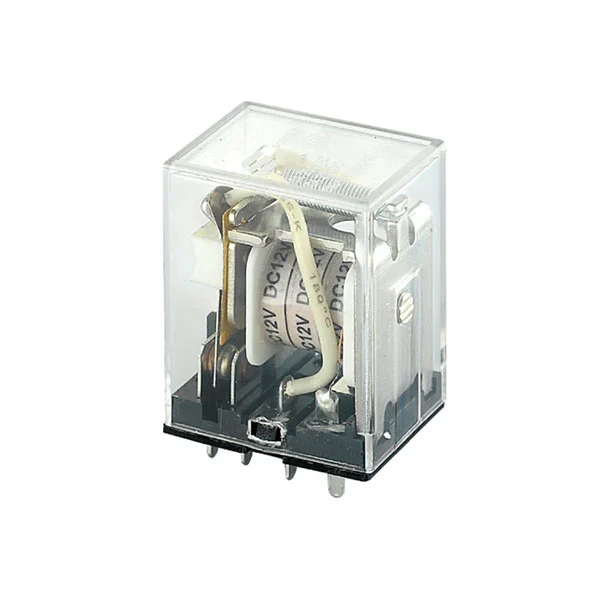

제품 포지셔닝: 정격 부하가 10A인 소형 고전력 계전기. SMBH(13F) 계전기는 낮은 코일 전력 소비, 높은 감도, 긴 서비스 수명 및 높은 신뢰성이 특징입니다. 구조는 방진형으로 RoHS 규격을 준수합니다.
실장 및 단자: PCB 단자와 소켓(빠른 연결) 단자라는 두 가지 실장 옵션을 사용할 수 있으며 다양한 응용 시나리오의 조립 요구 사항을 충족합니다.
주문 정보: 모델 형식은 "SMBH-XXVDC-1-2C"입니다. 여기서 "XXVDC"는 코일 전압(12VDC/24VDC/48VDC 옵션)을 나타내고, "2C"는 접점 배열(2A/2C)을 나타내며 버전은 모델 접미사로 구분됩니다.
| 매개변수 카테고리 | 특정 사양 |
| 연락 준비 | 2A, 2C |
| 접촉 저항 | 100mΩ 이하 |
| 접촉 재료 | 은합금(AgSnO2In2O₃, AgSnO2, AgNi) |
| 접촉 등급 | 10A 250VAC/30VDC |
| 최대 스위칭 기능 | 전압: 250VAC/30VDC; 전류: 10A; 힘: 2500VA/300W |
| 서비스 수명 | 전기 내구성: 1×10⁵ 작업(360ops/h); 기계적 내구성: 1×107 작업(18,000ops/h) |
| 공칭 전압 | 전력 소비 | 공칭 전류 | 저항(±10%) | 최대 픽업 전압 | 최소 드롭아웃 전압 | 최대 허용 오버드라이브 전압 |
| 12VDC | 대략. 0.9W | 75mA | 160Ω | 공칭 전압의 75% | 공칭 전압의 10% | 공칭 전압의 130% |
| 24VDC | 대략. 0.9W | 36.9mA | 650Ω | 공칭 전압의 75% | 공칭 전압의 10% | 공칭 전압의 130% |
| 48VDC | 대략. 0.9W | 18.5mA | 2600Ω | 공칭 전압의 75% | 공칭 전압의 10% | 공칭 전압의 130% |
절연 및 절연 강도: 절연 등급은 클래스 B/클래스 F이며 절연 저항은 ≥100MΩ입니다. 코일과 접점간 절연내력은 1500VAC 1분간(누설전류: 1mA), 개방 접점간 1000VAC 1분간입니다.
응답 시간: 작동 시간 ≤25ms; 릴리스 시간 25ms 이하(다이오드 없이 공칭 전압에서).
환경 적응성: 작동 온도 범위: -40°C~+85°C/+105°C; 습도 범위: 5%~85% RH. 충격 저항: 98m/s²(기능 안정성), 980m/s²(파괴). 진동 저항: 10Hz~55Hz(1.0mm 이중 진폭).
물리적 사양: 무게: 약. 35g; 최대 크기: 27.5mm×21.5mm×35mm. 설치 구멍 공차: 0.3mm; 단자 수직 편차 공차: 0.3mm.
생산 주소: 중국 절강성 위야오시 절강 극동 산업 도시 A 구역 CW7.
연락처 정보: 전화: +86-574-62717777, 62721938, 62721948, 62721958; 버전 번호: V1.
| 모델 | 핵심 매개변수 | 신청 및 판매정보 |
| JQX-13F 시리즈 | 10A 부하, AC110V/220V 및 DC12V/24V와 호환 가능, 대부분 8핀 설계, 일부 기본 세트 포함 | JD.com 및 공급업체 웹사이트에서 이용 가능합니다. Giant Electric 및 맞춤형 제조업체에서 제공합니다. 자동화 제어, 가전제품 등에 적합합니다. 총 공급 능력은 배치당 10,000,000개에 달할 수 있습니다. |
| HH52P/HH53P | AC220V/380V 및 DC12V/24V와 호환되는 밀폐형 범용 소형 계전기(일부는 베이스 없음) | JD.com 및 공급업체 웹사이트에서 판매됩니다. 전자제품, 기구 등에 사용됩니다. |
| 973-24VDC-SL-A | 10A 전원 릴레이, 소형, 낮은 코일 전력 소비, PCB에 직접 납땜 가능 | Shenzhen Xinyitong Electric이 제작했습니다. 가전제품, 자동차 자동화, 통신 장비 등에 적용됩니다. |
| 1SBH137001R1380 (이튼 버스만) | AC/DC 작동을 지원하고 전자 코일 인터페이스와 넓은 제어 전압 범위를 갖춘 고효율 접촉기 계전기 | Shunqi Network에 상장되었습니다. 산업 자동화 및 제어 시스템용으로 설계되어 안정적인 솔루션을 제공합니다. |
힘과 크기 사이의 균형:대부분의 제품은 공통 정격 부하가 10A인 "소형화 + 고전력" 설계를 채택하여 공간이 제한되어 있지만 높은 부하(예: 가전제품, 산업 제어)가 필요한 시나리오에 적합합니다.
넓은 전압 호환성:DC 코일 전압은 주로 12VDC/24VDC/48VDC이고 AC 전압은 110V/220V/380V를 포괄하여 다양한 전원 공급 환경의 요구를 충족합니다.
집중 애플리케이션 시나리오:주로 전자 기기, 자동화 제어, 기기, 통신 장비, 의료 기기, 자동차 산업 등에 사용됩니다. 일부 제조업체(예: Xinyitong)는 전 범위 릴레이 지원(신호 릴레이, 전원 릴레이, 자동차 릴레이, 전원 시스템 릴레이 등)을 제공합니다.
