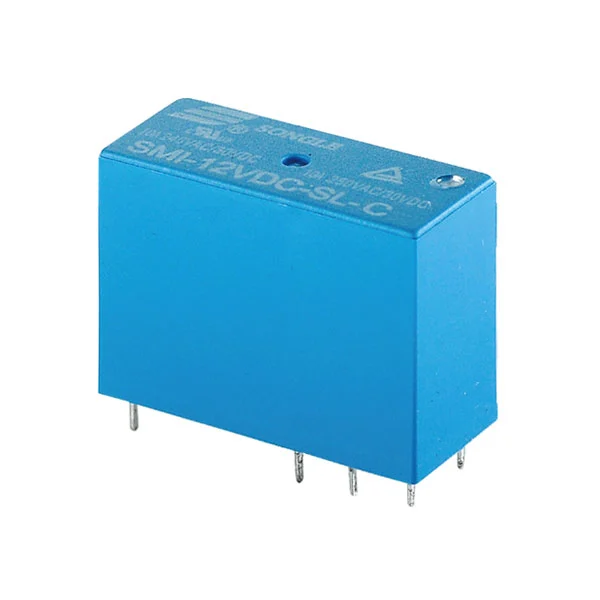

SMI(14F) 릴레이

핵심 장점: 고전력 가전제품의 작동 요구 사항을 정확하게 충족

1. 초고안전성, 가전제품의 전력장벽 강화

고전력 가전제품은 작동 중에 전압 변동이 발생하기 쉽습니다. SMI(14F) 계전기는 업계 표준을 훨씬 능가하는 5kV의 초고유전 강도를 특징으로 하며 순간적인 전압 서지에 효과적으로 저항하고 누출 및 단락 위험을 제거합니다. 이를 통해 에어컨 압축기, 세탁기/건조기 모터 등 핵심 부품의 전원 안전을 보호합니다. 동시에 접점간 1000VAC의 절연 내력과 1000MΩ의 높은 절연 저항으로 절연 성능이 더욱 향상됩니다. UL, VDE 및 CQC 3중 안전 인증과 결합되어 전 세계 가전 산업의 안전 규정 준수 요구 사항을 완벽하게 충족하여 규정 준수 및 시장 접근에 대한 제조업체의 우려를 해소합니다.

2. 안정적인 부하용량 + 낮은 소비전력 및 내구성으로 장기간 가전제품 사용에 적합

가전제품의 장기간, 고주파 운전 특성에 맞춰 설계된 제품으로 10A 250VAC/30VDC의 안정적인 부하 용량을 자랑하며, 에어컨 냉난방 전환, 식기 세척기 고압 워터펌프, 제빙기 압축기 등 고전력 부품의 전력 전달 요구 사항을 쉽게 처리할 수 있습니다. 50mΩ 이하의 초저 접촉 저항은 에너지 손실과 접촉 발열을 크게 줄여 장기간 작동 시 과열로 인한 성능 저하나 오작동을 방지합니다. 1×10⁵ 사이클의 전기적 수명과 1×10⁵ 사이클의 기계적 수명으로 세탁기/건조기 회전 사이클의 고주파 시작-정지 사이클과 냉장고의 연속 작동에도 안정적이고 신뢰할 수 있는 상태를 유지하여 가전제품의 판매 후 수리율을 크게 줄입니다.

3. 광범위한 적응 + 유연한 호환성, 가전제품 설계 및 조립 단순화

SMI(14F) 릴레이는 -40℃~+85℃의 넓은 작동 온도 범위를 지원하여 다양한 작동 환경에 완벽하게 적응합니다. 발코니의 직사광선에 노출되는 에어컨 실외기, 고온 주방의 식기세척기, 저온 저장실의 제빙기 등 주변 온도의 영향을 받지 않고 정상적으로 작동할 수 있습니다. 5~48VDC의 넓은 공칭 전압 범위를 통해 다양한 가전제품의 전원 공급 시스템과 원활하게 통합됩니다. 3개의 접점 구성(A/B/C)은 에어컨 팬 속도 제어, 냉장고 제상 제어, 식기 세척기 프로그램 전환과 같은 다양한 회로 로직과 정확하게 일치하므로 추가 회로 수정 없이 통합이 가능합니다. 13g의 초경량 무게와 다이렉트 PCB 마운팅 설계로 기기 전체 무게를 늘리거나 생산 라인 조립 공정을 복잡하게 하지 않아 대량 생산 효율성을 높였습니다.

특징

중부하, 중전력 역방향에 적합

소형 사이즈로 고밀도 실장에 적합

5kV 절연 내력

(코일과 접점 사이)

접촉 매개변수

코일 매개변수

기타 매개변수

매개변수	값
주변 온도(°C)	-40°C~+85°C
절연 내력(코일 및 접점, 1분)	5000VAC
절연 내력(개방 접점, 1분)	1000VAC
절연저항(500VDC)	1000MΩ
배선도(저면도)
설치 구멍 도면(저면도)
종료	PCB
무게	13g
안전 승인
