공정 적응성 설계: SRC(4078) 계전기는 에폭시 밀봉 구조를 채택하여 추가 보호 처리 없이 자동화된 웨이브 솔더링 공정과 후속 세척 절차에 직접 적응하여 전자 제조 산업의 자동화된 생산 라인 요구 사항을 충족합니다. 또한 16핀 IC 소켓과 일치하므로 IC 관련 모듈에 빠르게 통합하고 조립 프로세스를 단순화할 수 있습니다.
접점 및 성능 이점: SRC(4078) 계전기는 접점 저항이 50mΩ 이하인 분기형 접점 설계를 특징으로 하여 안정적인 전송과 낮은 손실을 보장합니다. 125VA/60W 스위칭 용량(1A 120VAC, 2A 30VDC 부하에 적응)을 지원하고, 10⁵ 사이클의 전기적 수명과 107사이클의 기계적 수명을 자랑하여 장기적인 신뢰성을 보장합니다.
분기된 접점
스위칭 용량:125VA/60W
16핀 IC 소켓과 일치
자동 웨이브 솔더링 및 세척을 위해 밀봉된 에폭시
낮은 대기 시간
빠른 응답
낮은 전력 소비
고감도
초저 접촉 저항
| 목 | 매개변수 |
| 접촉 배열 | 2C |
| 접점등급 | 1A 120VAC, 2A 30VDC |
| 접촉 저항 | 50mΩ 이하 |
| 전기적 내구성 | 10⁵ / 10⁴ |
| 기계적 내구성 | 107 |
| 목 | 매개변수 |
| 공칭 전압 | 3~24VDC |
| 전력 손실 | 0.36W, 0.2W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 5% |
| 목 | 매개변수 |
| 주위온도(℃) | -40℃~+85℃ |
| 절연 내력(코일과 접점 간)(1분) | 1000VAC |
| 절연 내력(개방 접점 간)(1분) | 500VAC |
| 절연저항(500VDC) | 100MΩ |

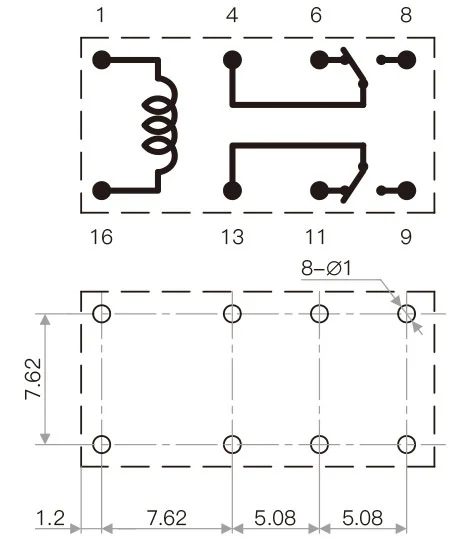

| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | PCB |
| 무게 | 6g |
| 안전 승인 |
|
