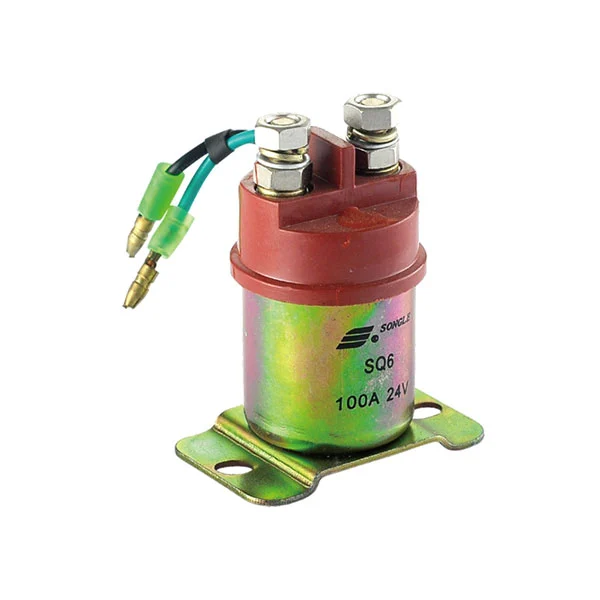

적응형 설계: SQ6 계전기는 작은 크기와 높은 접촉 전류를 결합하여 컴팩트한 구조 내에서 100A/180A 이중 사양을 제공하여 "소형 계전기가 필요한 고전력 장비"의 문제점을 완벽하게 해결합니다. 안전하고 안정적인 나사 단자 연결을 통해 설치 및 사용이 쉽고 신속한 조립 및 후속 유지 관리 요구 사항에 적합합니다.
환경 및 성능 신뢰성: SQ6 계전기는 -40℃ ~ +125℃의 매우 넓은 온도 범위 적응성과 방진 설계를 갖추고 있어 극단적인 온도 차이와 높은 먼지 수준이 있는 복잡한 환경에서도 안정적인 작동이 가능하며 성능 저하를 방지합니다. 초저전압 강하 설계는 5×10⁴ 전기 주기와 1×10⁴ 기계적 주기를 결합하여 에너지 소비와 열 발생을 줄여 장기간 고주파 작동을 위한 내구성과 견고성을 보장합니다.
1. 엔진 스타터 모터 제어
2. 배터리 팩 전원 관리
3. 보조 전원 분배 시스템
전기적 호환성: SQ6 계전기는 대부분의 중부하 장비 전원 공급 시스템과 호환되는 정밀한 풀인 및 해제 전압 설계로 12VDC/24VDC 공칭 전압을 지원합니다. 500VAC 절연 내력 및 100MΩ 절연 저항으로 안전 보호 표준을 충족합니다.
구조 사양: SQ6 계전기는 무게가 230g이고 나사 단자 종단 처리 및 X형 접점 구성을 갖추고 있어 자동차 및 산업 장비와 같은 고전력 시나리오에 설치하는 데 적합합니다.
작은 크기, 높은 접점 전류
환경온도: –40℃ ~ +125℃
방진, 안정적인 작업
편리한 설치 및 사용
100A/180A 선택 가능
| 접촉 매개변수 | 값 |
| 접촉 배열 | X |
| 접점등급 | 100A/180A 14VDC |
| 전압 강하 | 200mV 이하 |
| 전기적 내구성 | 5×10⁴ 작전 |
| 기계적 내구성 | 1×107 작전 |
| 코일 매개변수 | 값 |
| 공칭 전압 | 12VDC/24VDC |
| 전력 손실 | 26W |
| 픽업 전압 | ≤8V(12VDC); 16V 이하(24VDC) |
| 드롭아웃 전압 | 1~3V(12VDC); 1~4V(24VDC) |
| 기타 매개변수 | 값 |
| 주변 온도(°C) | -40°C~+125°C |
| 절연 내력(코일 및 접점, 1분) | 500VAC |
| 절연 내력(개방 접점, 1분) | 500VAC |
| 절연저항(500VDC) | 100MΩ |
| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | SCREW(스크류 터미널) |
| 무게 | 230g |
