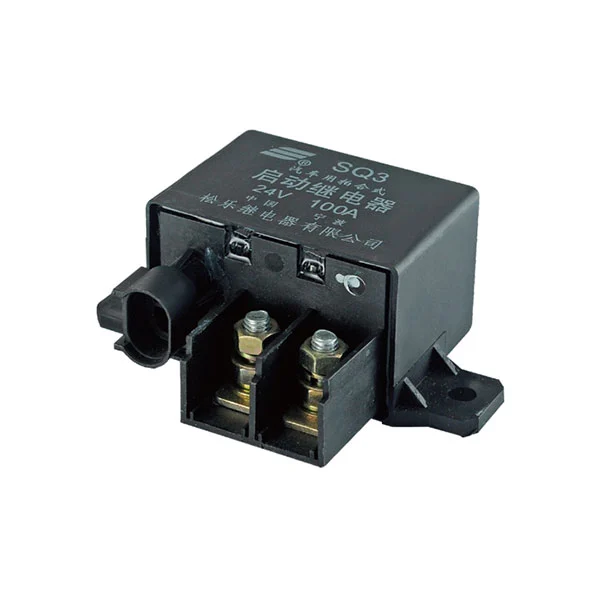

고성능 계전기를 전문으로 하는 신뢰할 수 있는 제조업체로서 우리는 신뢰성, 내구성 및 전력 처리에 대한 엄격한 요구 사항이 필수적인 산업, 자동차 및 실외 응용 분야를 위해 특별히 설계된 SQ3 계전기를 자랑스럽게 소개합니다.
1. 엔진 스타터 모터 제어
2. 배터리 팩 전원 관리
3. 보조 전원 분배 시스템
85°C에서 연속 전류 제한 150A
최대 300A의 전류 스위칭 능력
최대 42V의 전압 레벨에 적합
열, 습기 및 진동에 강함
방진 및 밀봉형
| 접촉 매개변수 | 값 |
| 접촉 배열 | 도끼 |
| 접점등급 | 답변: 150A 14VDC; 엑스: 100A 14VDC |
| 전압 강하 | 200mV 이하 |
| 전기적 내구성 | 5×10⁴ 작전 |
| 기계적 내구성 | 1×107 작전 |
| 코일 매개변수 | 값 |
| 공칭 전압 | 12VDC/24VDC/42VDC |
| 전력 손실 | 4.4W, 4.6W, 5.0W, 5.5W |
| 픽업 전압 | 7.2V 이하(12VDC); 14.4V 이하(24VDC) |
| 드롭아웃 전압 | ≥1.2V(12VDC); ≥2.4V(24VDC) |
| 기타 매개변수 | 값 |
| 주변 온도(°C) | -40°C~+125°C |
| 절연 내력(코일 및 접점, 1분) | 500VAC |
| 절연 내력(개방 접점, 1분) | 500VAC |
| 절연저항(500VDC) | 100MΩ |
| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | SCREW(스크류 터미널) |
| 무게 | 230g |
