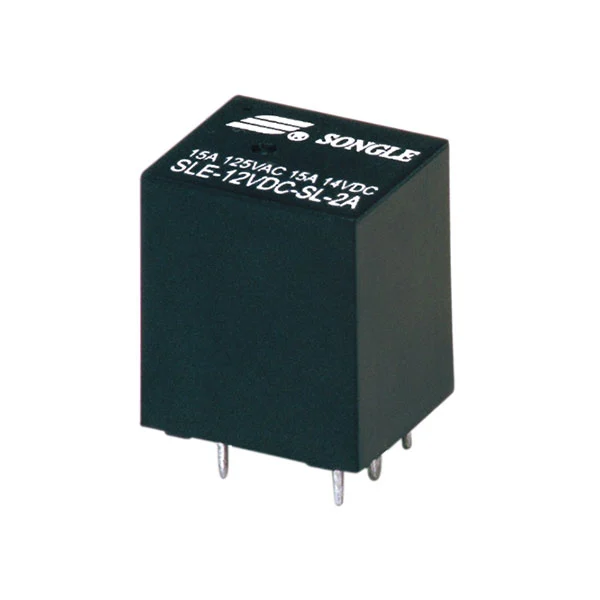

Songle의 SLE(4117) 계전기는 "단일 호환성"만 제공하는 기존 중전력 계전기의 한계를 뛰어넘습니다. "전체 시나리오 회로 호환성 + 향상된 설계 효율성"이라는 핵심 특징을 통해 전자 엔지니어 및 장비 제조업체가 선호하는 선택이 되었습니다. 가장 큰 혁신은 단일 채널 및 이중 채널 부하 사양(최대 20A 스위칭 기능)을 포괄하는 6개의 접점 구성(A/B/C/U/V/W)에 있습니다. 소형 가전제품의 단일 채널 제어, 산업용 제어 모듈의 듀얼 채널 연결, 중급 전력 장비의 복잡한 회로 레이아웃 등 추가적인 회로 수정이나 맞춤형 액세서리 없이 직접 정확하게 매칭할 수 있어 '접점 불일치로 인한 설계 재작업'의 문제점을 완전히 해결합니다. 표준 PCB 레이아웃과 컴팩트한 12g 크기가 결합되어 고밀도 회로 기판에 쉽게 통합되고 대량 자동화 생산 공정에 적응할 수 있어 제품 개발 및 조립 주기가 크게 단축됩니다. 한편, 이 제품은 -40℃ ~ +105℃의 넓은 온도 범위에서 안정적인 작동, 낮은 전압 강하 손실, 수천만 사이클의 기계적 수명도 특징으로 합니다. 또한 중개자 없이 제조업체가 직접 제공하는 합리적인 가격과 맞춤형 서비스를 통해 회로 설계 및 선택, 대량 생산 및 조립부터 장기적으로 안정적인 운영까지 전 과정을 효율적이고 걱정 없이 만들어 회로 설계의 유연성과 생산 효율성을 향상시키는 "핵심 어댑터 부품"이 됩니다.
최대 20A의 스위칭 기능
6가지 접점 배열
표준 PCB 레이아웃
| 접촉 매개변수 | 값 |
| 접촉 배열 | A/B/C/U/V/W |
| 접점등급 | A/B/C: 10A/120VAC, 28VDC 20A/14VDCU/V/W: 2×10A/120VAC 28VDC 2×20A/14VDC |
| 전압 강하 | 200mV 이하 |
| 전기적 내구성 | 1×10⁵ / 1×10⁴ 작전 |
| 기계적 내구성 | 1×107 작전 |
| 코일 매개변수 | 값 |
| 공칭 전압 | 5~24VDC |
| 전력 손실 | 1.1W, 2.0W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 기타 매개변수 | 값 |
| 주변 온도(°C) | -40°C~+85°C/+105°C |
| 절연 내력(코일 및 접점, 1분) | 1000VAC |
| 절연 내력(개방 접점, 1분) | 500VAC |
| 절연저항(500VDC) | 100MΩ |

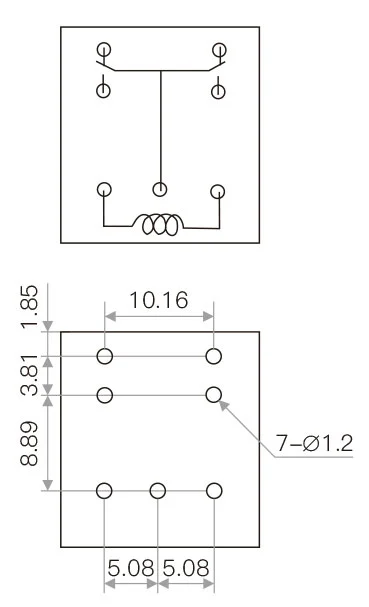

| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | P.C.B (PCB 단자) |
| 무게 | 12g |
