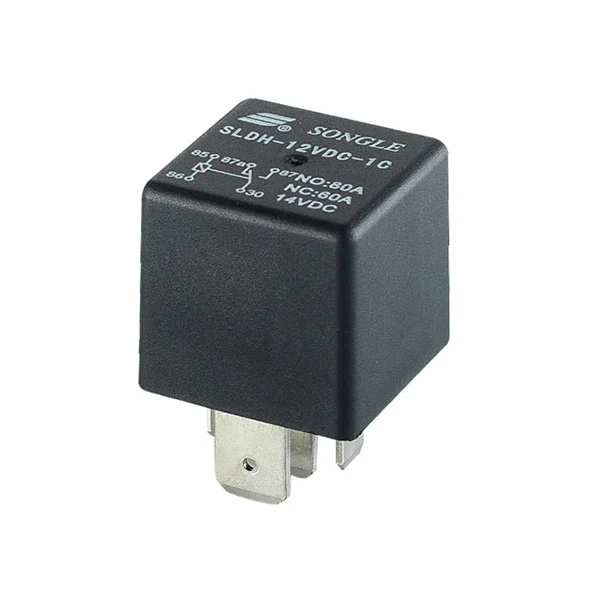

SLDH Relay는 다양한 설치 옵션을 제공하므로 맞춤형 브래킷이 필요 없으며 다양한 장치의 설치 요구 사항을 정확하게 일치시킵니다. 다양한 접점 구성을 통해 다양한 회로 제어 시스템에 원활하게 통합되므로 복잡한 수정 없이 신속하게 적응할 수 있습니다. 또한 방진 및 밀봉 옵션을 모두 갖춘 이중 보호 설계를 갖추고 있어 작동 환경에 따라 유연한 선택이 가능합니다. 이는 먼지 및 습기와 같은 외부 간섭을 효과적으로 저항하여 내부 코어 구조에 대한 포괄적인 보호를 제공하고 제품의 서비스 수명을 크게 연장합니다. 빠른 연결 단자 설계로 설치 및 유지 관리가 편리하고 효율적이며 생산 조립 효율성이 크게 향상되고 후속 유지 관리 비용이 절감됩니다.
응용 시나리오: 뒷유리 성에 제거 장치, 배터리 분리 장치, 자동차 에어컨, 연료 펌프 제어, 안개등 냉각 팬 제어, 헤드라이트 제어, 히터(시트, 앞/뒤 창문 가열 제어), 와이퍼 제어, 시트 조정 제어 등
이 제품에는 표준 QC 빠른 연결 단자가 있어 교체 및 유지 관리가 쉽습니다.
70A 스위칭 성능
확장된 온도 125℃까지 범위
다양한 설치
방진 및 밀봉형
| 접촉 매개변수 | 값 |
| 접촉 배열 | 알파벳 |
| 접점등급 | 50A/70A 14VDC |
| 전압 강하 | 200mV 이하 |
| 전기적 내구성 | 1×10⁵ 작전 |
| 기계적 내구성 | 1×107 작전 |
| 코일 매개변수 | 값 |
| 공칭 전압 | 12VDC/24VDC |
| 전력 손실 | 1.6W, 1.8W, 2.0W |
| 픽업 전압(최대) | 공칭 전압의 65% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 기타 매개변수 | 값 |
| 주변 온도(°C) | -40°C~+125°C |
| 절연 내력(코일 및 접점, 1분) | 500VAC |
| 절연 내력(개방 접점, 1분) | 500VAC |
| 절연저항(500VDC) | 100MΩ |

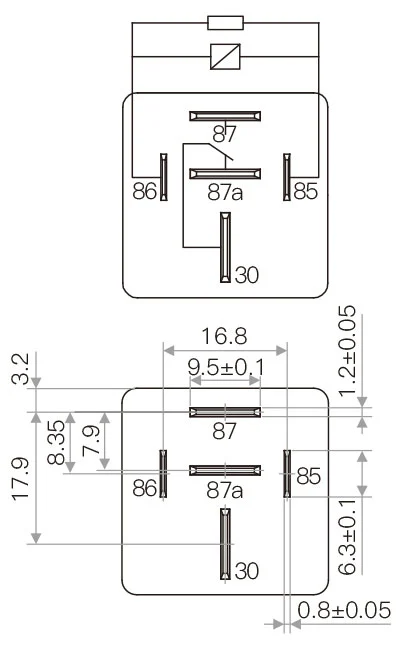

| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | QC(빠른 연결), PCB |
| 무게 | 40g |
