응용 시나리오: 뒷유리 성에 제거 장치, 배터리 분리 장치, 자동차 에어컨, 연료 펌프 제어, 안개등 냉각 팬 제어, 헤드라이트 제어, 히터(시트, 앞/뒤 창문 가열 제어), 와이퍼 제어, 시트 조정 제어 등
이 제품에는 표준 QC 빠른 연결 단자가 있어 교체 및 유지 관리가 쉽습니다.

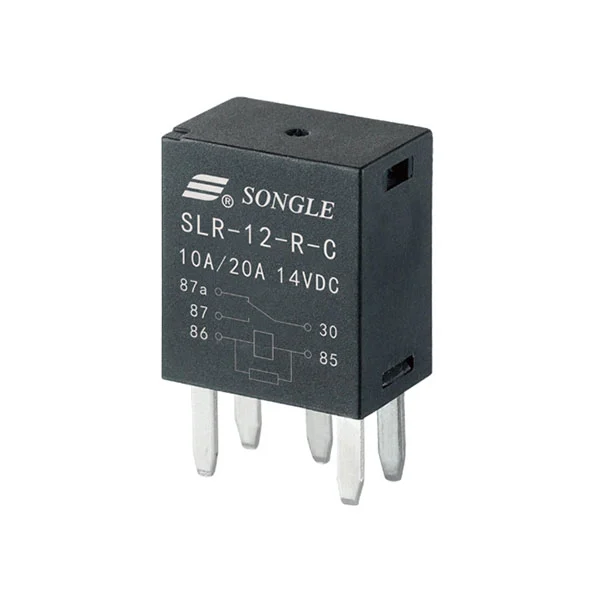

20A 스위칭 성능
확장된 온도 125℃까지 범위
1개의 Form A 및 1개의 Form C 접점 배열
2.8mm QC 터미널
| 접촉 매개변수 | 값 |
| 접촉 배열 | 에어컨 |
| 접점등급 | 10A/20A 14VDC |
| 전압 강하 | 200mV 이하 |
| 전기적 내구성 | 1×10⁵ 작전 |
| 기계적 내구성 | 1×107 작전 |
| 코일 매개변수 | 값 |
| 공칭 전압 | 12VDC/24VDC |
| 전력 손실 | 1.5W, 1.7W |
| 픽업 전압(최대) | 공칭 전압의 65% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 기타 매개변수 | 값 |
| 주변 온도(°C) | -40°C~+125°C |
| 절연 내력(코일 및 접점, 1분) | 500VAC |
| 절연 내력(개방 접점, 1분) | 500VAC |
| 절연저항(500VDC) | 100MΩ |

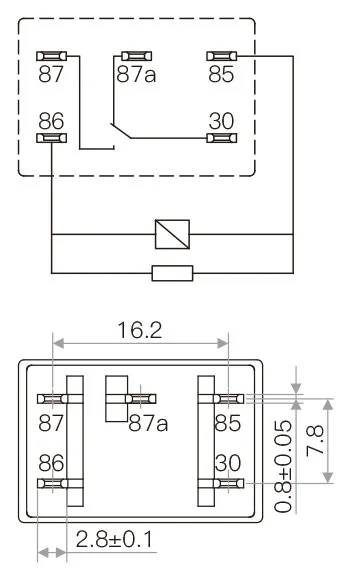

| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | QC(빠른 연결) |
| 무게 | 22g |
