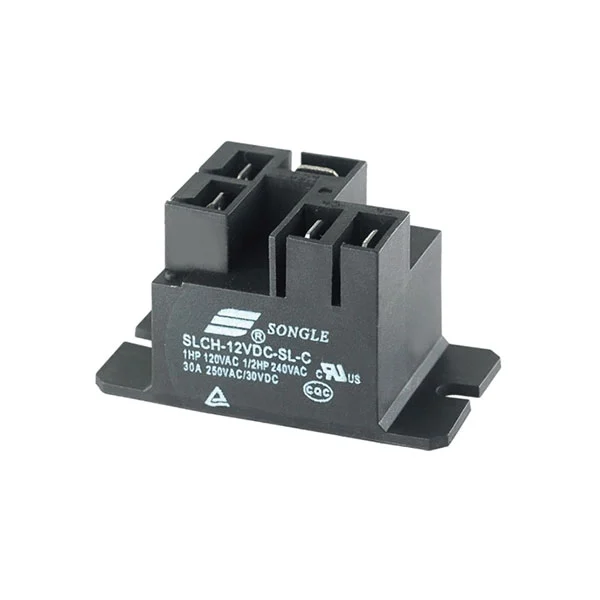

SLCH(T92) 계전기는 고전압 보호, 높은 전력 운반 용량 및 다양한 적응성이라는 삼중 코어 이점을 자랑합니다.
SLCH(T92) 계전기는 20A/30A 250VAC 및 1~1.5HP 240VAC를 포함한 다중 부하 사양을 지원하여 산업용 모터 및 고전력 장비의 핵심 구성 요소를 쉽게 구동하고 고전력 시나리오에서 접촉 침식 및 전도 중단의 문제점을 해결합니다. 이 제품은 1000MΩ의 높은 절연 저항과 결합된 4kV 초고내압 버전과 함께 2000/4000VAC의 이중 유전 강도 옵션을 혁신적으로 제공하여 소스에서 고전압 고장 위험을 제거하고 고전압 산업 환경 및 고급 전력 장비의 엄격한 안전 요구 사항에 완벽하게 적응합니다. 또한 3가지 접점 구성(A/B/C)과 2가지 폼 팩터(밀폐형 및 방진형)가 특징이므로 추가 맞춤화 없이 다양한 회로 제어 및 작동 조건을 일치시킬 수 있습니다. 또한 5~48VDC의 넓은 공칭 전압 범위, -40~+105℃의 넓은 작동 온도 범위, 100mΩ 이하의 저항을 자랑합니다. 낮은 접촉 저항과 10⁵ 전기 주기/10⁵ 기계적 주기라는 견고한 품질을 통해 일반적인 시나리오에서 안정적인 작동 요구 사항을 충족할 뿐만 아니라 먼지 및 습기와 같은 복잡한 환경에도 쉽게 대처할 수 있습니다. 또한 명확한 가격과 높은 비용 대비 성능 비율로 인해 고전력 및 안전성이 높은 시나리오에 가장 적합한 선택입니다.
30A 스위칭 성능
4kV 절연 내력(코일과 접점 사이)
1개의 Form A, 1개의 Form B 및 1개의 Form C 구성
밀봉형과 방진형이 있습니다.
| 매개변수 | 값 |
| 접촉 배열 | 알파벳 |
| 접점등급 | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| 접촉 저항 | 100mΩ 이하 |
| 전기적 내구성 | 10⁵ / 10⁴ |
| 기계적 내구성 | 107 |
| 매개변수 | 값 |
| 공칭 전압 | 5~48VDC |
| 전력 손실 | 0.9W |
| 픽업 전압(최대) | 공칭 전압의 75% |
| 드롭아웃 전압(최소) | 공칭 전압의 10% |
| 매개변수 | 값 |
| 주변 온도(°C) | -40°C~+85°C/+105°C |
| 절연 내력(코일 및 접점, 1분) | 2000/4000VAC |
| 절연 내력(개방 접점, 1분) | 1500VAC |
| 절연저항(500VDC) | 1000MΩ |
| 배선도(저면도) |
|
| 설치 구멍 도면(저면도) | |
| 종료 | PCB |
| 무게 | 30.5g |
| 안전 승인 |
